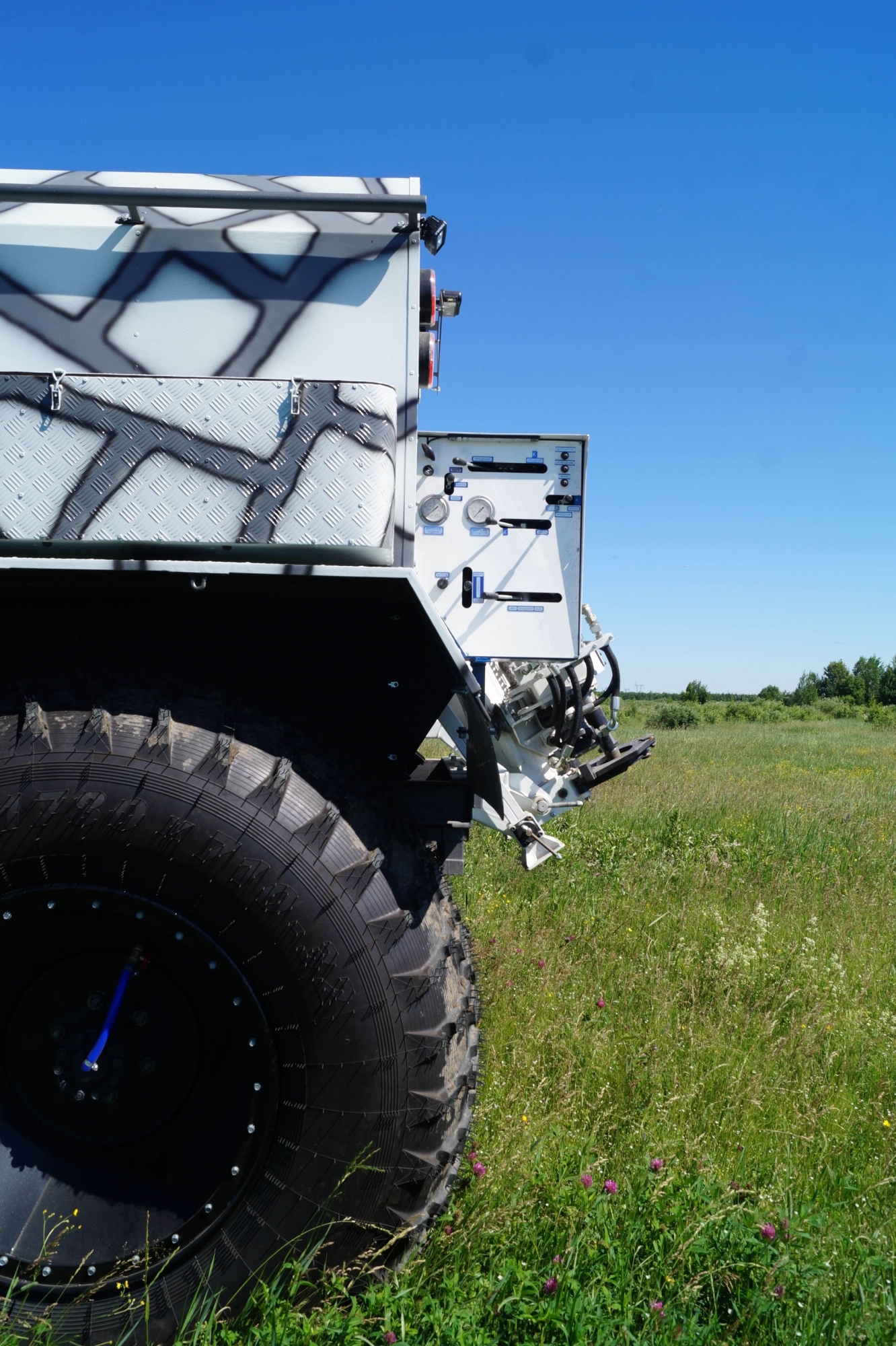

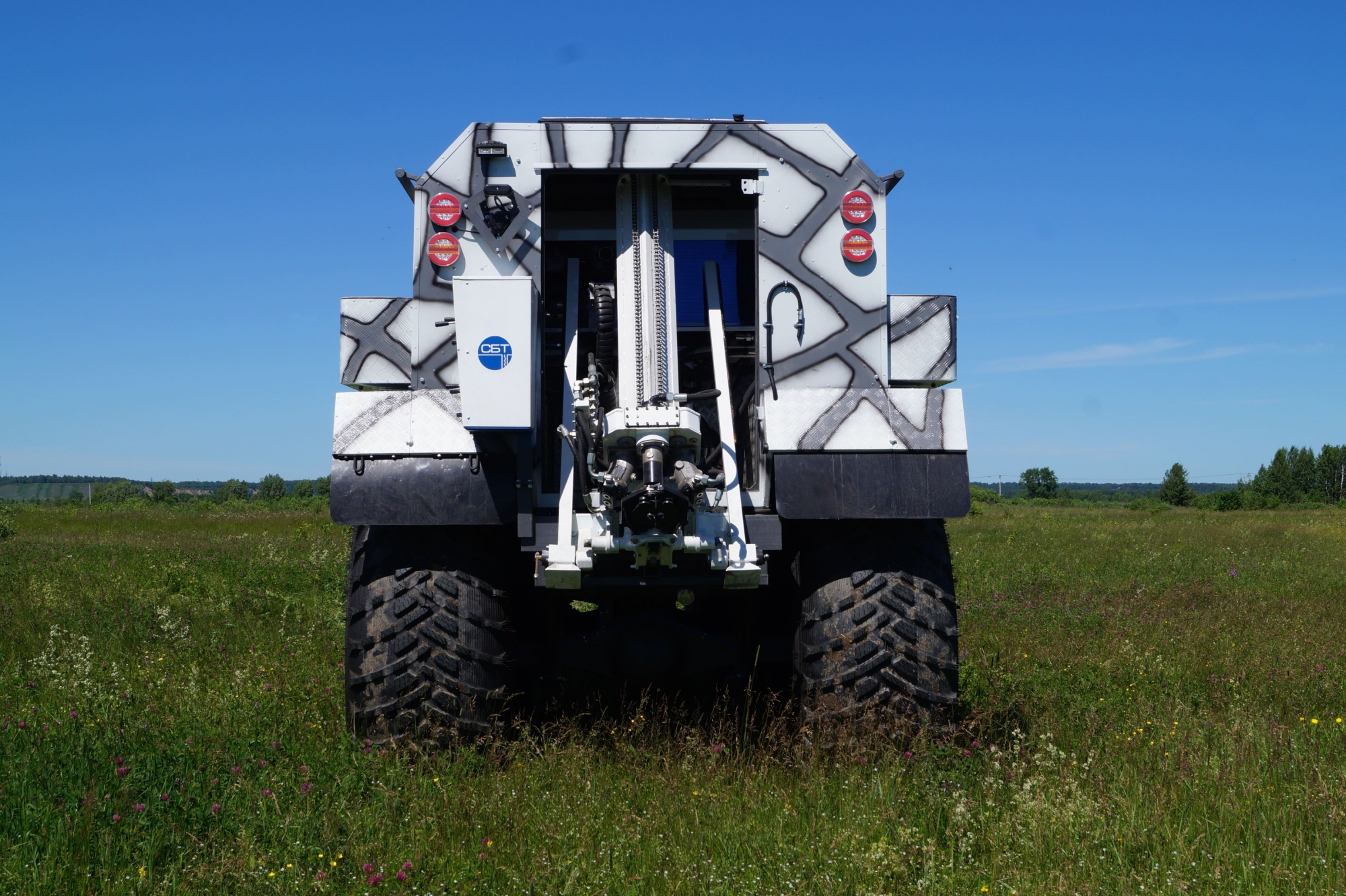

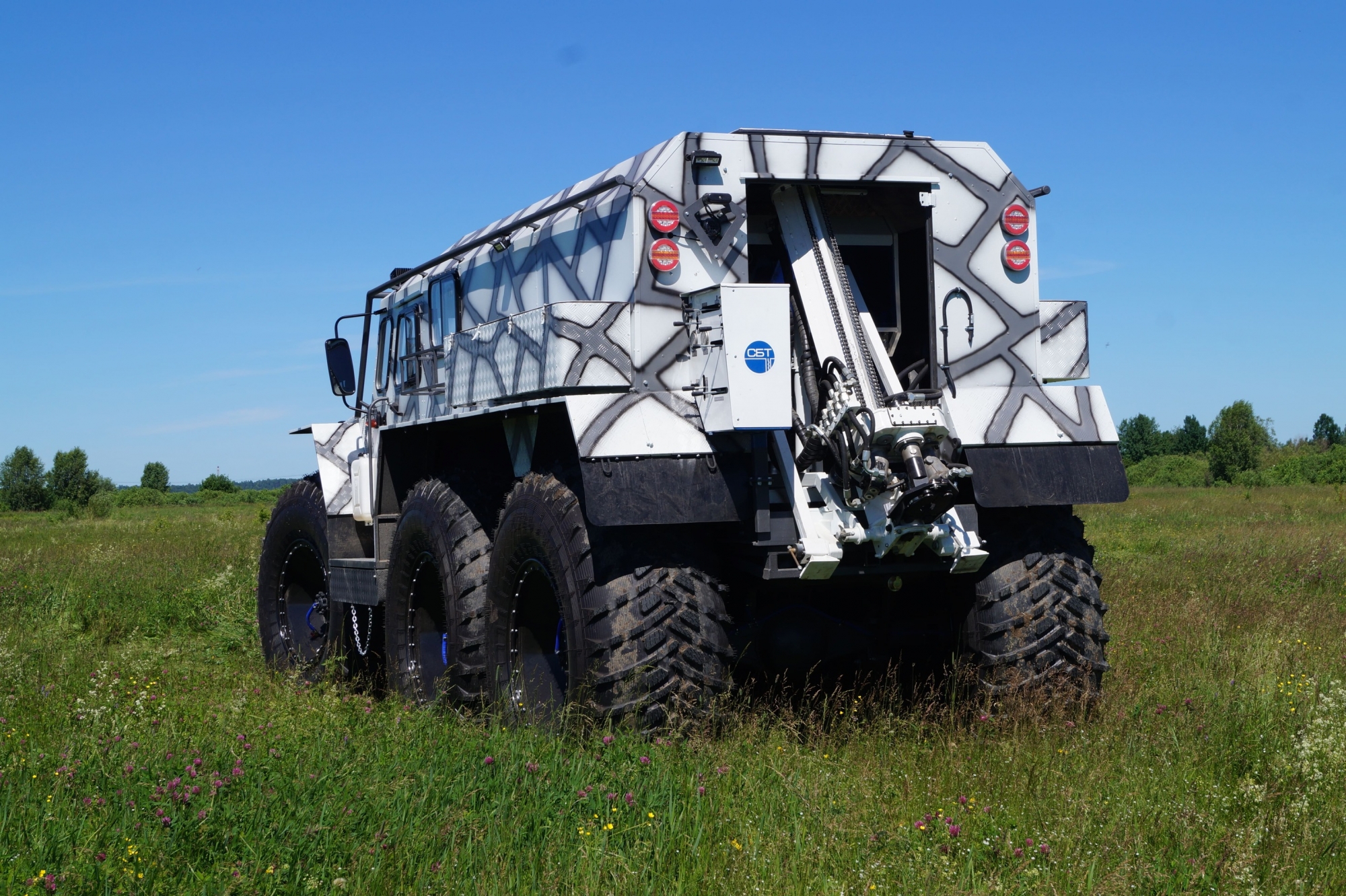

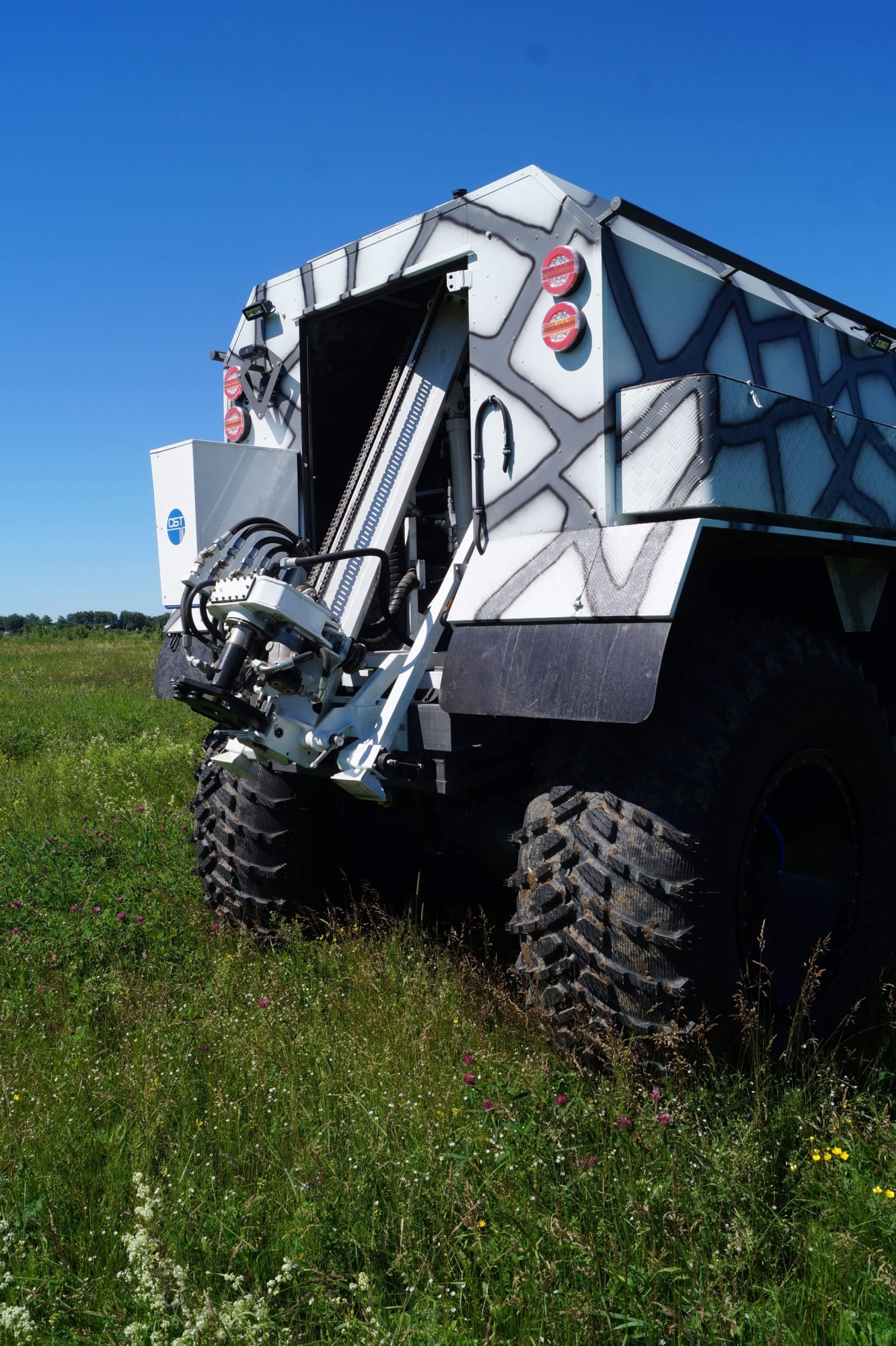

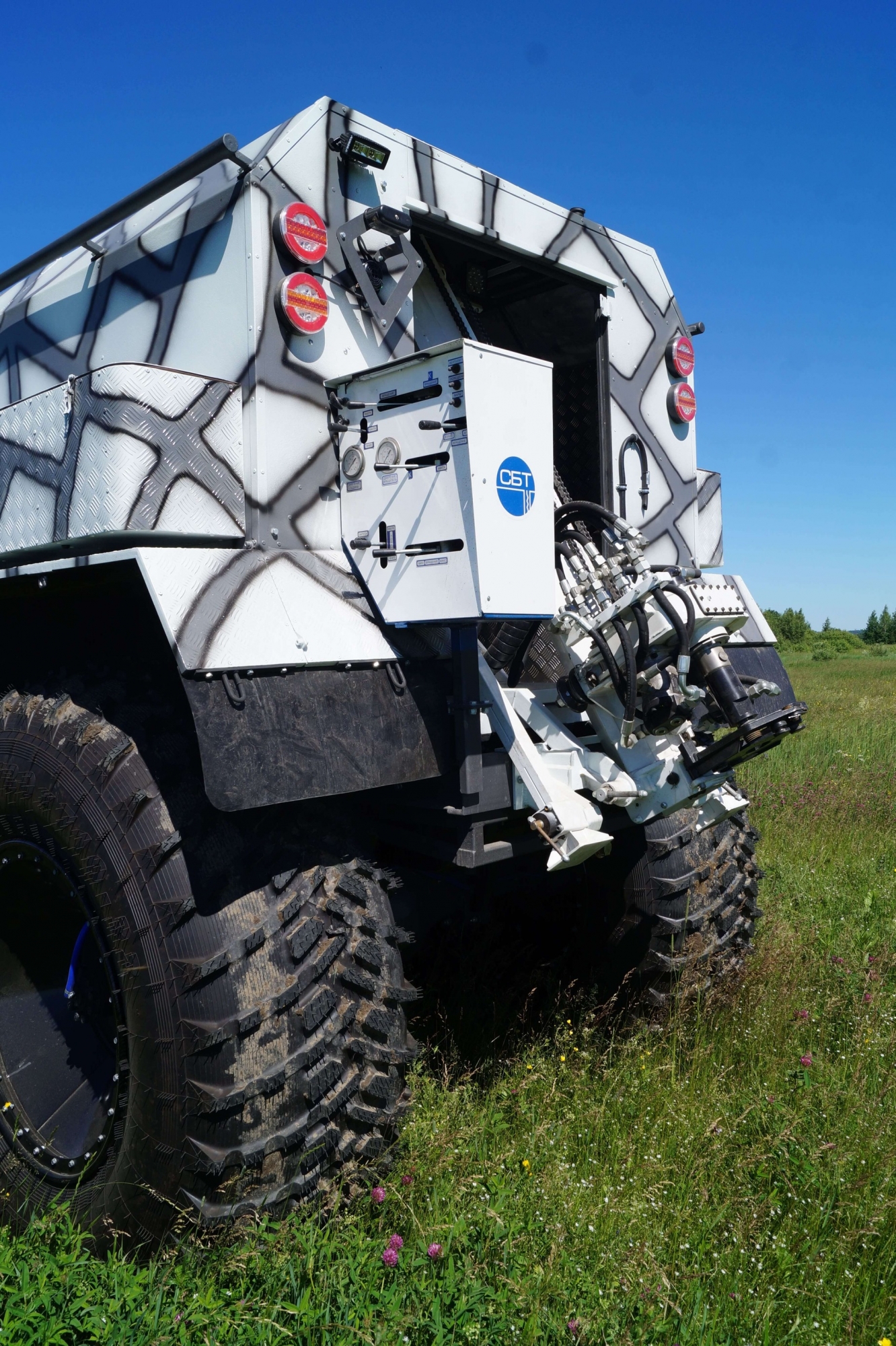

Буровая установка СБГ-ПМ-03 "Стерх"
Буровой станок предназначен для бурения вертикальных и наклонных скважин в породах I-XII категорий по буримости,
- Область применения
- производство буроинъекционных свай с одновременной обсадкой, диаметром до 250 мм
- инженерно-геологические изыскания
- бурение скважин на воду
- инъектирование грунтов
- сваи по технологии Jet-grouting
- бурение под анкера Titan
- бурение геологоразведочных скважин
- бурение технических скважин и другие работы в стесненных условиях.
- Способы бурения
- шнековое бурение
- колонковое бурение с отбором керна всухую, с промывкой или продувкой
- шарошечное бурение сплошным забоем с промывкой или продувкой
- бурение с использованием погружных пневмоударников
Технические характеристики
| ЭКСПЛУАТАЦИОННЫЕ | |
| Диаметр бурения максимальный, мм | 250, 200 |
| Масса бурового станка с РВД и рабочей жидкостью, кг, не более | 900кг |
| Масса вращателя, кг, не более | 67 |
| Масса мачты с механизмом подачи, кг, не более | 134 |
| Масса основания, кг, не более | 63 |
| Масса маслостанции (с РВД длиной 6м), кг, не более | 262 |
| Масса пульта управления (с РВД длиной 4м), кг | 46 |
| ВРАЩАТЕЛЬ | |
| Тип вращателя | подвижный, с приводом от двух гидромоторов |
| Крутящий момент силы, Нм (максимальный) | 2500 / 1250* (2650*) |
| Частота вращения шпинделя, об/мин | 0-120 |
| Частота вращения шпинделя, об/мин II | 0-240* |
| Ход смещения вращателя, мм | откидываемый |
| Тип вала | проходной |
| МАЧТА | |
| Тип | моноблочная |
| Угол наклона мачты, град. | 0-45; ± 30; 360* |
| МЕХАНИЗМ ПОДАЧИ | |
| Тип | цепной полиспаст с приводом от гидроцилиндра |
| Усилие подачи, кН, максимальное (вверх/вниз) | 2000/1350 |
| Ход подачи, мм, не менее | 1400 (900-2000 опция*) |
| Скорость подачи рабочий режим, м/сек, не менее вверх/вниз | 0,09/0,13 |
| Скорость подачи ускоренный режим, м/сек, не менее вверх/вниз | 0,62/0,9 |
| МАСЛОСТАНЦИЯ | |
| Привод | ДВС/электрический |
| Мощность привода, кВт (л.с.), максимальная | 18 (25) |
| Тип гидронасосов | аксиально-поршневые |
| Количество гидронасосов | 2 |
| Длина РВД, м | 6 |
| Привод (1й вариант) | электрический* |
| Мощность привода, кВт (1й вариант) | 12.5 |
| Привод (2й вариант) | бензиновый* |
| Мощность привода, кВт (2й вариант) | 18 |
| Привод (3й вариант) | дизельный* |
| Мощность привода, кВт (3й вариант) | 18-26 |
